大家好，我是古老师。昨天的《全自动工序分解表》的第7章中，我完成了设计一维工序分解的明细聚合汇总分析、设备负荷运算的倒算分析等；基本上已经完成了分解表的大部分功能，现在需要进行最后一步，数据展示模块。
今天的第8章，主要是介绍用多维表格来进行数据展示模块
导入与同步数据

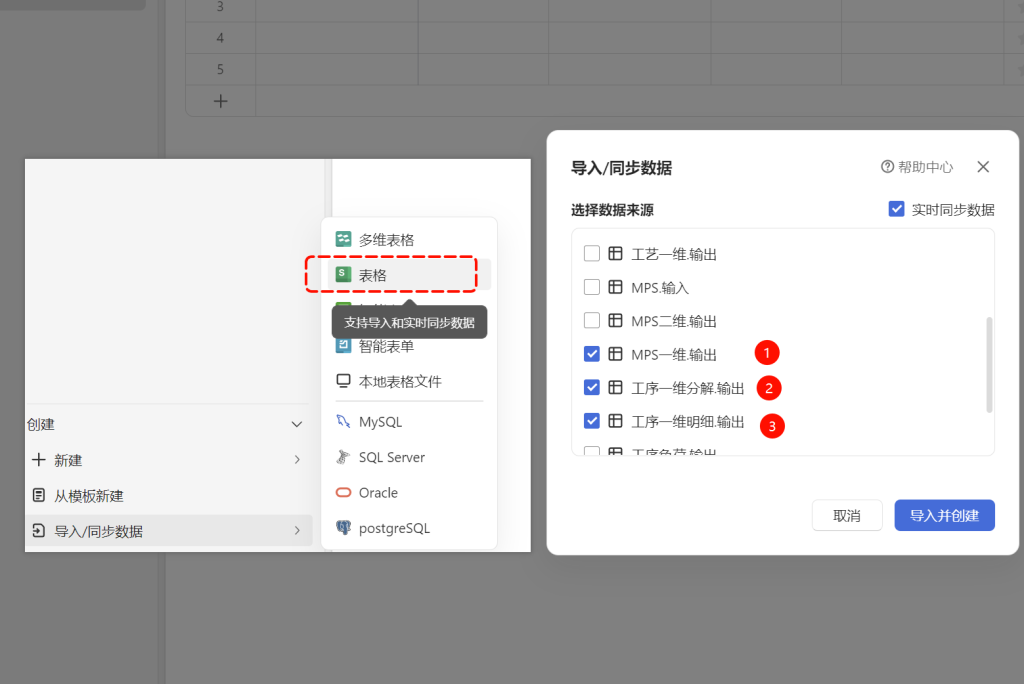

新建一张多维表格，左侧导航栏点导入/同步数据→选择表格→选择导入/同步数据的数据，也就是我们用传统表格创建的文件，里面的数据工作表比较多，我们只导入核心的三张报表即可：
MPS—维.输出、工序一维分解.输出、工序一维明细.输出

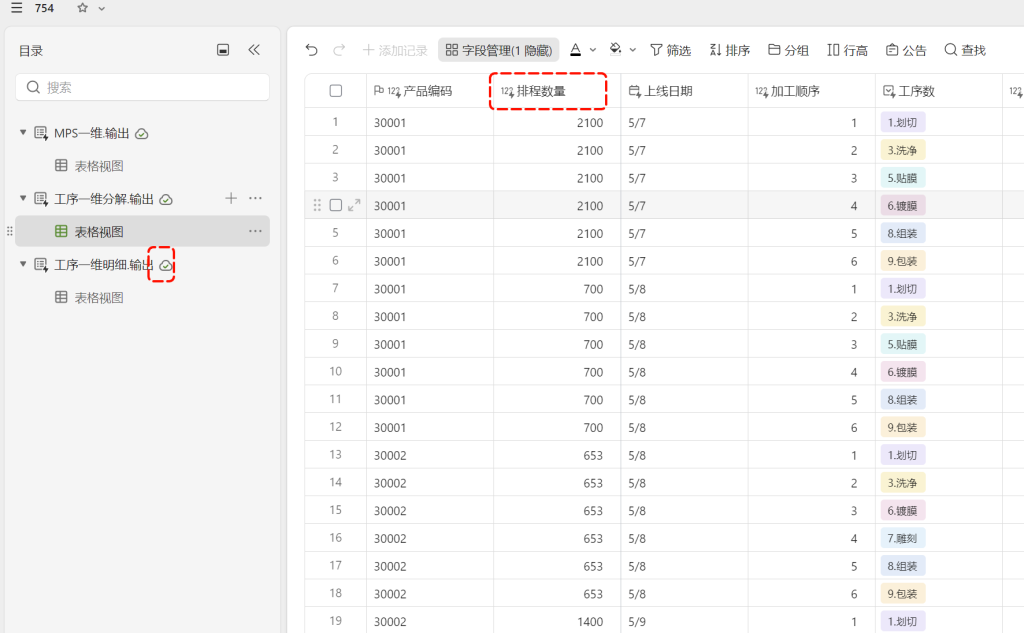

导入成功的标志是有云标和闪电标，后续同步的时候需要手动更新源数据
MPS数据展示类
主生产计划排程类，这里不涉及到工序分解，展示的数据主要是统计类，如排程线体、排程SKU、排程数量等；
统计类：添加组件→统计数字→根据弹出的配置选择需要统计的维度，注意选择数据源工作表为MPS一维输出
图表类：添加组件→选择柱线图或者条形图，配置选择应对的字段即可。

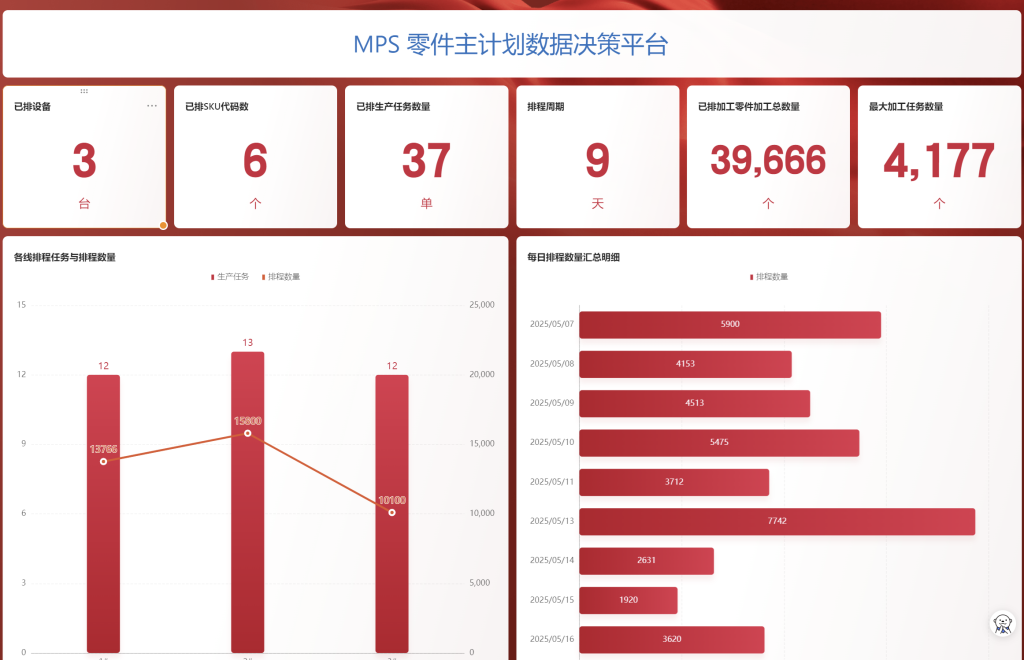

效果如下图所示：
工序展示类数据
第二个展示类数据为MES数据展示类，这一部分为零件工序分解后的数据，同样分为标题类、统计类、文本类；

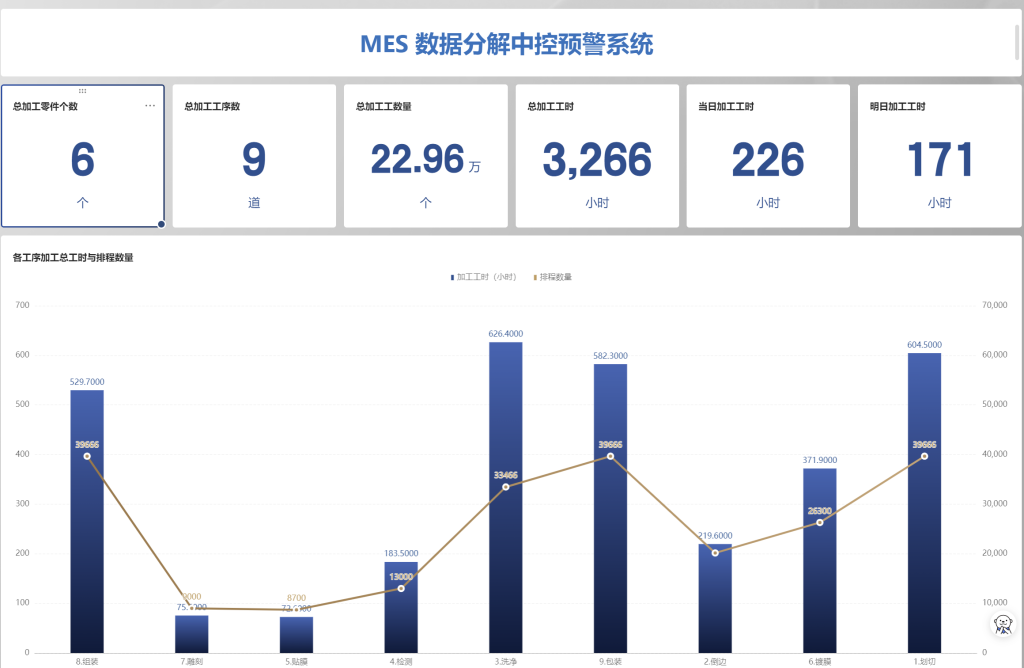

标题类：一个好的标题是数据展示中的重点，领导可能喜欢一些“高大上”的标题，这里命名为“MES数据分解中控预警系统”
统计类：总加工零件数、总加工工序数、总加工工时、当日加工工时、明日加工时等；
图表类：

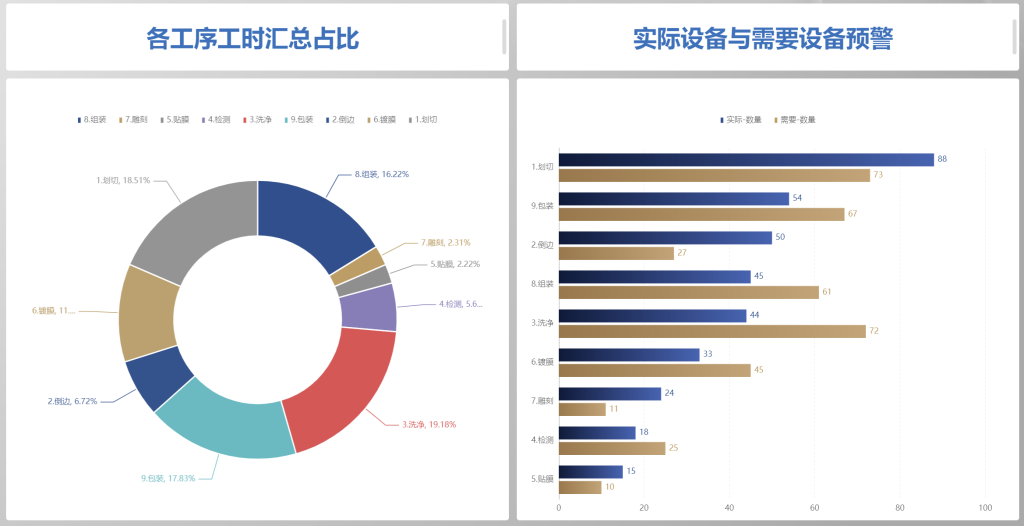

各工序工时汇总占比、实际设备与需要设备预警

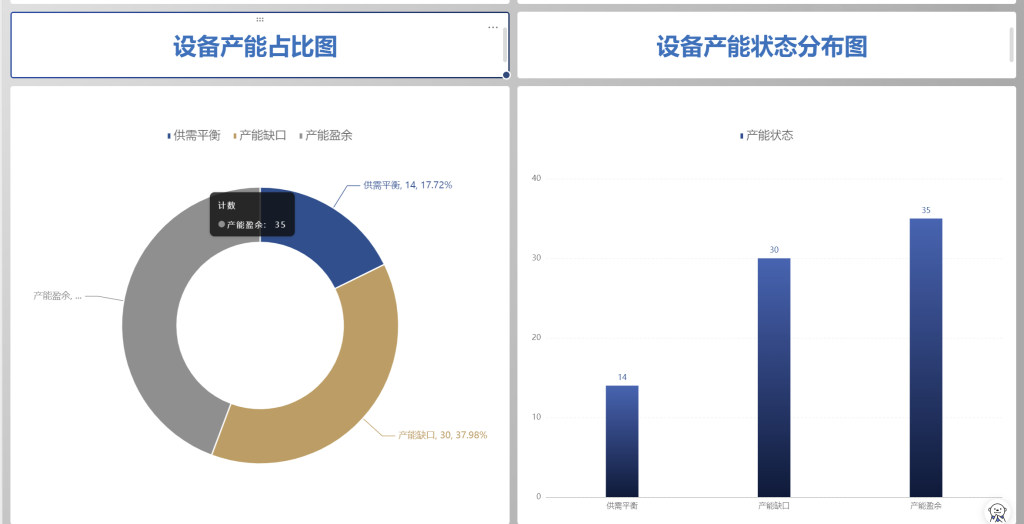

设备产能占比图、设备状态分布图等；
最后的总结
数据录入环节
- 载体：传统表格中名称包含”.输入”的工作表
- 执行方式：人工手动填写
- 功能定位：原始数据采集端
数据清洗环节
- 载体：传统表格中名称包含”.输出”的工作表
- 执行方式：通过预设公式算法自动处理
- 数据流向：接收录入端数据并进行规范化处理
数据展示环节
- 数据源：经过清洗的”.输出”工作表数据
- 展示平台：WPS多维表格仪表盘
- 技术实现：通过多维表格同步ET表格数据机制
- 核心功能：可视化数据呈现与分析
